| 产品特性：小型 | 加工定制：是 | 类型：自动化设备 |
| 自动化程度：全自动 | 型号： YM-01 | 品牌：骏晟达 |
| 用途：铰链自动化组装 | 外型尺寸：1800X1500X1700mm | 规格：台 |

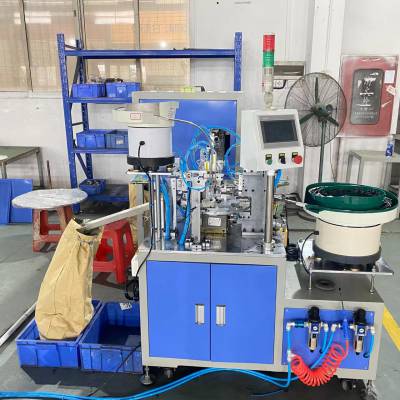

本设备专为五金铰链配件条仔装弹簧和尾扣而设计的,全自动化振动盘上料，采用人机界面显示操作,操作信息一目了然,人机工程性高操作简单,采用三菱PLC控制,使机器性能提高并稳定,让使用单位能提高生产效率与生产生产质量,并能降低生产成本。
机器规格及基本参数:
1.机器外形尺寸：长1800mm×宽1500mm×高1700mm
2.整机重量：500KG
3.额定功率：2KW
4.额定电压：AC220 单相
5.额定电流：10A
6.额定气压：4~6KG/CM2
7.适用产品：YM-01
8.产能10小时：20000~32000pcs
9.操作人员：1人
3.1.开机前注意事项
3.1.1.开机前先检查电源及气压是否正常。
3.1.2.打开控制面板上的电源开关,点击电源开关,设备通电,绿红灯都不亮(绿灯不亮代表未在原点上,原点复位后绿灯闪烁,工作中绿灯常亮,红灯亮代表故障)。
3.1.3.检查感应开关以及气缸动作是否在原始位置。
3.1.4.检查入料和出料位是否有产品。
3.1.5.确认无其他安全上的顾虑。
3.1.6.根据操作需求打开或关闭各部位功能,检查检知设定是否正常。
3.1.7.确认自动加油是否正常运作。
3.1.8调整机器各搬运机构宽度、输送台限位宽度。
3.2安全措施与规定
警告：本设备有危险电压，若不按本操作说明书操作可能会导致严重的人身伤害和财产损失。对设备进行操作时，一定要参考操作手册，本机为确保操作人员的安全需注意以下安全措施。
3.2.1①为避免机器因漏电伤害到人员，机器的金属部分全部都连在一起，并与
外界大地相通。
②在操作中如果有任何的意外或突发事情发生时，立即用手按下设备红色紧急开关，电机和所有机构动作会立即停止工作。
3.2.2红色紧急开关被拍压下，人机界面屏幕复位键显示为红色，同时屏幕报警滚动条处显示 “急停中”；如要解除此状态则需转动此紧急开关让其弹起复位，人机界面屏幕复位键显示为绿色。
3.2.3机器工作时人手勿入，机器处于运动中时，随时可能危及人身安全，身体部位请与运动部件保持相应距离。
3.2.4操作设备之前，要考虑操作的步骤；在设备旁演示任何操作之前，总是要先停止所有的活动的部件。
3.2.5设备的电源和接线端总存在电气危害。为了避免任何的触电和死亡的事故发生，在维护设备时，要先切断主电源。并且只有有资格或经过训练的维护人员来维护和维修设备。在维修电气线路之***定要关闭主电源。
3.2.6在电气箱内做任何修护之前请关掉主电源，严禁带电操作。只有经过训练的人员才允许带电维护或调整。检查并且确定设备/ 系统已经正确地接地。一般的维护将不仅仅***稳定和可靠的操作，也会延长设备的使用寿命。
3.2.7对设备/系统进行任何操作或修护时，标准安全程序应该被严格的执行。这样可以避免任何的不必要的意外事故发生。
3.2.8了解并记住所有的安全装置的位置例如“急停”，“电源”，等。
3.2.9不允许随意更该设备电气线路，不允许带电连接或拔插PLC至触摸屏之间的通讯电缆，以防止PLC和触摸屏串口的损坏，而且此通讯为***电缆，不允许随意更换。
3.2.10机器在运动过程中因故障或感应器移位而造成停机时,操作人员应注意必需使机器停止后再做检修,不可在动作中做维修,机器突然动作会造成人员伤。
